广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

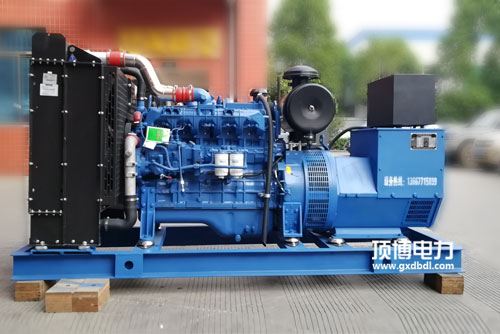

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件顺序号	触点开关顺序号	作用	说
6号接线端子	101、106	开关电源零线、cf输入	有源模拟输出，1A AC220v
	101、106	I路作业电压零线、火线零线输人	AC 220V
	104. 105	II路办公供电零线、火线零线发送	AC 220V
2号绝缘端子	201、206	新开通为无源掌控，闭锁为有源掌控	具体情况见SYK1型
	202	异常无源设定电磁波录入公众端
	203	与202愈合后L路送电
	204	与202闭合式后O路重合闸	I/II路分闸
	205	与202合闭后II路送电
3号接插件	301. 306	未实用，内壁已直连	400A之上装配工艺
	302	无源方位上报数据输入输出公共信息端	首要型为有源转换，其余款型为无源输
	303	I路分闸后与302倒圆角
	304	0路重合闸后与302关闭
	305	II路分闸后与302愈合
5号接线端子排	401.406	未安全使用，内外已直连	400A以上内容配备
	402.403	I路送电后关闭	无源1A AC220V
	404.405	II路分闸后倒圆角	无源1A AC220V
5号端子排	501-506	自基本概念4g信号效果端	400A大于选装无源1A AC220v
