前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压液压液压真空泵变速器为机械性分钟式变速器，其結构如同如图是。I号喷高压液压液压真空泵变速器最主要的由推动件、飞球、变速气弹簧、转动成分部位和操控成分部位等成分。I号喷高压液压液压真空泵变速器的推动件为体现了60°。锥面的推动盘。在推动盘的内测有5个沿径向的半弧形凹面。推动盘压紧在推动轴套上而两者串成一体式，随后采用半圆键和拉紧螺母使其和喷高压液压液压真空泵的凸轮轴轴相通。

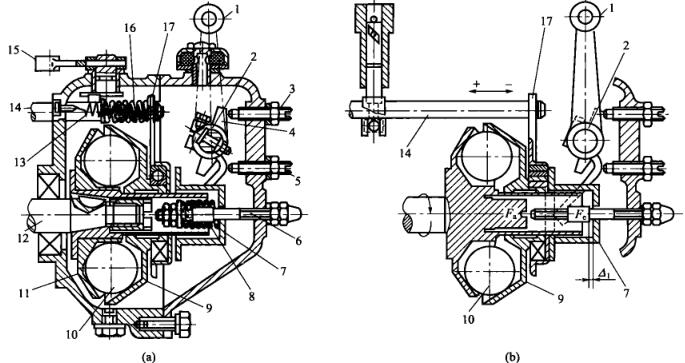

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个外径为25.4mm的飞球放置在安装安装推动盘的凹井内，随安装安装推动盘一个旋轉。飞球同左边为与中轴线成45°锥面的拉力盘，拉力盘滑套在安装安装推动轴套上。工作上时飞球的抽滤力功效在拉力盘上，其径向分力Fa.将使拉力盘沿径向划动。时装套装在拉力盘.上的划动轴承型号和链机械传动板也也随后联通。链机械传动板右上方套在提供的油连接杆上，故此提供的油连接杆也也随后联通，因此影响提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
