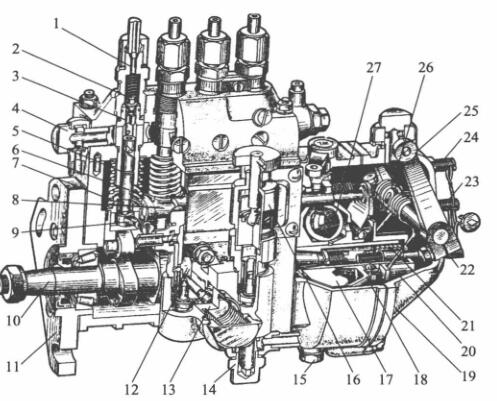

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

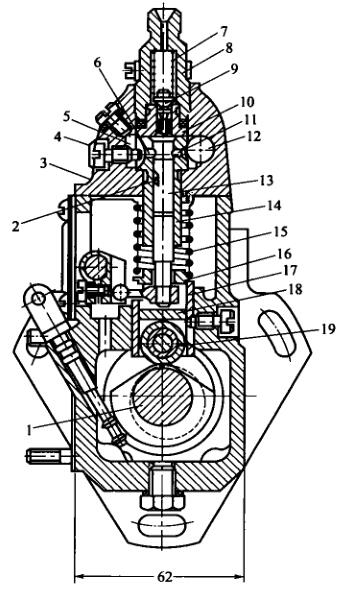

   I号喷油泵的分泵构造图

1-高压变压器液压管直接头; 2-皮肤皮肤出油阀; 3-皮肤皮肤出油高压闸阀; 4,14-进油螺母; 5-套简; 6-注塞泵; 7-注塞泵拉簧; 8-油门支撑杆;  9-调试臂; 10-轴承轴; 11-统一接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-驱程盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-较准拉簧; 22-油耗调准螺母; 23-怠速定位螺母; 24-飞速定位螺母; 25-调节手柄; 26-调节拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体制动器总成的重要用途是做到泵油逐渐时段的为准度性，较为多缸柴油发动机机们来说，还可以做到各缸泵油时段的不对性。起做到做用的内脏器官是中键下方到更改保护层垫块上正等轴测图的角度H。当喷助力泵轴承轴轮齿与曲轴轮齿较为地段一定程度时，H越大，注塞泵封进油孔的时段越快，泵油逐渐时段也越快。否则，H越小，泵油逐渐时段越延缓。从而要按照的设计和检测推算适当的中键体本职工作角度H，以做到泵油逐渐时段的为准度性。

1-气缸轴; 2-液压泵泵斜槽; 3-泵盖; 4-固定螺丝; 5-回油道; 6-回油孔; 7-脸上油多阀弹黄; 8-脸上油多阀紧座;  9-脸上油多阀; 10-脸上油多阀球; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  针对于多缸机，各分泵的H值应一样。调低水泥水泥垫块在喷汽油泵原厂时均已调好，不宜隨便对调。水泥水泥垫块是用耐腐涂料制作而成的齐头并进行热补救以加强抗拉强度，于是运行中不容易受到有损坏。如长周期运行后受到有损坏较多，可换面运行。

  喷油阀泵体分高低二个分，喷油阀上体应中用装配注塞泵泵偶件及有油阀偶件，下身应中用装配轴承轴、滚轴体和输输输油管线管线阀等。泵体前侧西南部都有检视窗孔，以供检测和调整泵油情况。下面有检视润滑油面的检视孔。喷油阀上体含有一点油道，与各注塞泵泵套筒上边的环状油槽相接。环状油槽则与注塞泵泵套筒上的进、回油孔相接。由输输输油管线管线阀供来的低电压油确认进输输油管金属线接头进油道中。油道中的柴油车车发动机机压力差由装在回输输油管金属线接头内的回油阀抑制，一规范长期保持在5～10kPa标准内。油压机机过低，在注塞泵泵下行速度时，柴油车车发动机机没办法快速确认进油孔进注塞泵泵上方油腔。当油情况过量而使油压机机偏高时，剩余的柴油车车发动机机会顶开回油阀流入了柴油车车发动机机细滤器中。
